真空成形を基板に様々な樹脂製品を岐阜・関東・九州を拠点に全国エリア向け取り扱っております。

サトウパックの特徴

自社設計、自社内での金型製作により短納期対応が可能です。

二次元CAD、3DCADを駆使し、自社設計することにより
商品設計→図面作成→試作型作成→試作品提出→本型作成→初品出荷が迅速にできます。
最短で、7~10日で初品出荷が可能です。

設計部

自社設計部門にて、設計、図面作成いたします。

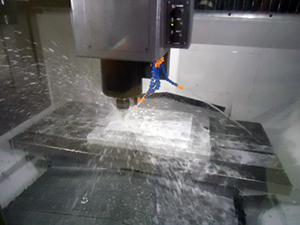

金型製造

自社金型製造により、納期短縮が可能です。

金型作成事例

ラフ図

①お客様から提示いただいたマンガ絵(ラフ図)、収納製品サイズを元にブリスターパックの検討を始めました。

②要求仕様を確認し、図面化します。

③お客様にもわかりやすいよう、3D図で具現化し確認していただきました。

④樹脂型で試作し形状の確認をし、本型着手へと移ります。

⑤本型作成
赤枠が製品形状になります。

⑥真空成型後、3面を曲げ加工します。

⑦お客様の元で、製品が梱包され、完成品となりました。

金型不要の規格トレーも多数ご用意しております。

イニシャル費が不要で、小ロット対応可能な規格トレイをご用意しております。
組立工場での工業用部品トレー、電子部品トレー、工場間の部品搬送トレー、各種サイズのプラスチックトレーをご用意しております。

四角マスの規格トレー  丸マスの規格トレー

小ロットに対応

多彩な樹脂シート原反を豊富にラインナップしておりますので、汎用材料にて小ロット生産対応が可能です。
300種類以上の原反を自動立体倉庫にて管理しております。

立体倉庫

工場空間を最大限に活用した立体倉庫

大ロットにも対応可能

充実した生産設備により大ロットの生産対応も可能です。1000万枚でもOK。

  • 単発真空成型機
  • 連続真空成型機
  • 単発圧空・真空成型機
  • 連続圧空・真空成型機
  • シャトル成型機
現場1
現場2

その他真空成形をサポートする各種設備も充分に取り揃えております。

  • 小型裁断機
  • エアークラッチ式台プレス機
  • 油圧式プレス機
  • NCマシニングセンター
  • 二次元CAD
  • 三次元CAD
  • CAD/CAM
  • 三次元測定器

薄物・厚物、小物・大物対応いたします。

薄物(0.2t)から厚物(6.0t)まで広範囲の肉厚シートが成型できます。
サイズは、1円玉の大きさから最大1150x1550のサイズまで対応できます。
160ミリの深絞り成型も可能です。

1円玉サイズ~畳サイズまで

1円玉サイズ~畳サイズまで対応いたします!

社内でアッセンブリ・出荷が可能

ブリスターパックのカール加工(折り曲げ加工)や両面テープ貼り加工も対応いたします。
当社の真空成型品と他部材とを組み付けしてパッケージングまで行います。
多様な調達ルートにて、ブリスターパック台紙、シール、粘着テープ、クッション材などの提案も可能です。

真空成型について

真空成型とは

  1. 熱可塑性(熱を加えると軟化し、冷やすと再び硬化する)樹脂シートを加熱軟化させる
  2. 型と軟化したシートの間の空気を吸引し、真空状態にして、軟化したシートを型に密着させて成型します。
  3. その後、冷却および真空解放し、成型品を取り出します。
  4. 後加工にて、外周抜き、トリミングをして完成です。
真空成形とは

真空成型の特徴

小ロット、多品種の生産に向いています。

射出成型と異なり、凸型か凹型のいずれか一方で成型ができますので、型代が比較的安価で短納期で型が作成できます。形状変更も比較的容易です。

大型で薄肉の成形が得意です。

射出成型に比べると大型で薄肉の製品も型代が安価、短納期で対応できます。

型の材質の選択ができます。

通常はアルミ合金製の金型を使用しますが、小ロットや試作用には木型・樹脂型・石膏型などが選択でき、コスト・納期にフレキシブルに対応できます。

樹脂型

樹脂型

木型

木型

石膏型

石膏型

アルミ型

アルミ型

材質の選択が容易です。

PVC・PS・A-PET・PP・ABS・KDG・PC・複合ラミネート材も使用できます。

電子部品トレー等には、表面抵抗値からみた素材選定も有効です。

真空成型の注意点

成形後に後加工が必要

射出成型とは異なり、成型後、別工程で仕上げ、プレス抜き、トリミング加工が必要になり、形状に制約が出る場合もあります。
また、材料ロスが20%程度発生し、材料比率が高くなります。

トリミング前

トリミング前

トリミング後

トリミング後

肉厚にバラツキが出る。

キャビ型・コア型で成型する射出成型とは異なり、1つの凸型または凹型で成型するため、形状、設計により偏肉・薄肉になる部分が出てしまいます。

製品の要求仕様にあわせた金型設計により、弱点をカバーできる提案をいたします。
